Étudiants impliqués dans le projet : Gaspard, Ulrich, Amaël et Hilaire

Le Penny press est une machine qui permet d’obtenir des pièces souvenirs à partir d’une pièce de monnaie existante.

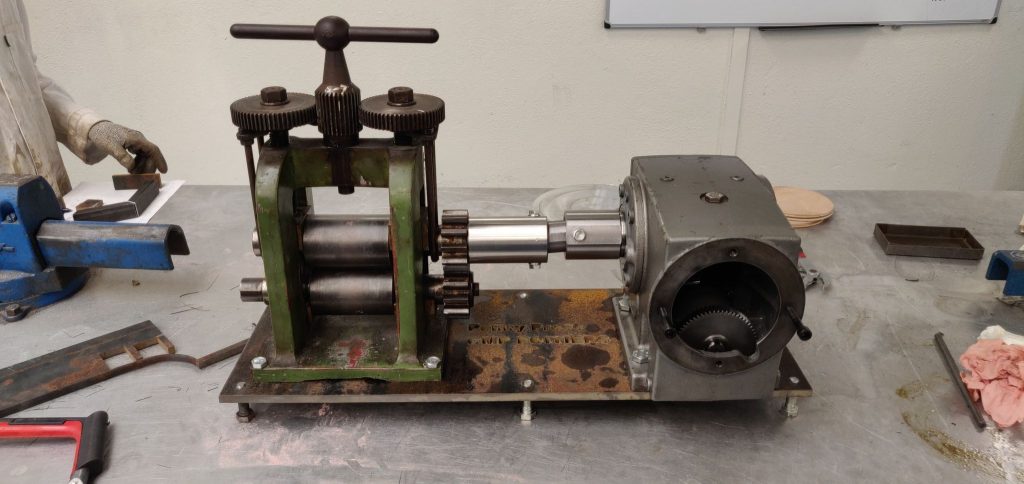

L’utilisateur insère une pièce de 5 centimes guidée jusqu’au laminoir où elle sera estampée entre deux cylindres. Ces deux cylindres sont entrainés par une manivelle à l’aide d’un réducteur. La forme de la médaille est obtenue par laminage. La compression de la pièce l’allonge et lui donne la forme de la matrice.

Contexte : A partir du système déjà existant, réaliser un laminoir permettant d’estamper des médailles souvenir à base de pièces de monnaies.

Problèmes initiaux :

• Système de réduction inopérant
• Matriçage inexistant
• Absence de Carter de protection
• Absence de matrice

Objectifs :

• Trouver une liaison entre réducteur et laminoir
• Adapter un système de guidage de pièce
• Réaliser une matrice adaptable aux rouleaux
• Concevoir un support/carter de sécurité

Cahier des charges :

• F1 : S’adapter au support
• F2 : Préserver l’intégrité du visiteur pendant son fonctionnement
• F3 : Pouvoir estamper une pièce
• F4 : Résister aux engrenages
• F5 : S’adapter à la forme de la pièce
• F6 : Résister à l’environnement et à l’entretien
• F7 : Plaire

Réalisation :

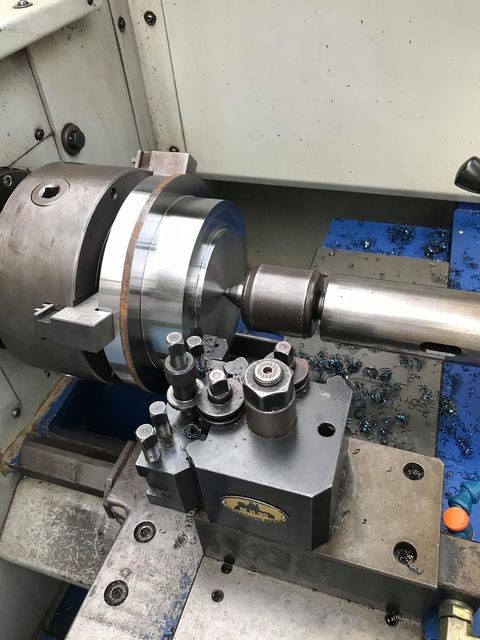

• Liaison réducteur-press par un joint de cardan (essentiellement réalisé en tournage)
• Liaison pivot de fixation de la manivelle sur le premier engrenage du réducteur
• Bâti sous forme de plaques supports (découpe jet d’eau)

Bilan :

Ce projet nous a permis de suivre et de comprendre les phases de développement et de production d’un produit. Nous avons dû résoudre de nombreux problèmes et réaliser des choix complexes pour assurer son déroulement. Le projet tuteuré est formateur et ludique et donne un aperçu du monde de l’industrie sans pour autant y inclure les conséquences d’un échec.
