Étudiants impliqués dans le projet : Kévin, Jérémy, Camylle, Ismaël et Louis

Ce projet vise à réaliser un support qui va accueillir un moteur de 2 chevaux seul ou avec la boîte de vitesses.

En effet, pour réparer un moteur, il est plus pratique qu’il soit placé hors de la voiture pour avoir accès à tous les endroits. Le problème est que le moteur n’est plus fixé et qu’il va bouger sur lui-même lors de chaque manipulation.

Le but va donc être de créer un support sur lequel nous allons placer et fixer le moteur.

Les objectifs de notre projet sont de créer un support le plus pratique possible avec une facilité d’accès à tout le moteur. On veut aussi que notre support réponde au cahier des charges qui nous a été soumis, dans lequel on peut retrouver toutes les exigences pour créer le support, comme par exemple un emplacement pour placer tous les éléments nécessaires au fonctionnement d’un moteur (batterie, réservoir d’huile).

Le cahier des charges contient toutes les exigences auxquelles doit répondre notre support :

• Modèle obligatoire: Moteur 425 cm³ de 2 chevaux Citroën AZ
• Recevoir moteur ou moteur + boîte de vitesses
• Le support doit être déplaçable sur roulettes blocables en position
• l’ensemble du support doit être démontable
• Les points d’appui du moteur ou de la boîte sont ceux qui accueillent habituellement les éléments sur le châssis de la voiture
• Le support doit avoir un emplacement dédié à un réservoir d’essence de 1L et une batterie 6V
• Le support doit permettre l’accès pour réaliser des tests sur le moteur
• Capable de recevoir la masse de l’ensemble moteur + boîte et rester rigide + stable

Nous avons commencé par faire des recherches sur la 2CV avec les systèmes de fixation du groupe motopropulseur. Par la suite, nous avons recherché des solutions et présenté tout notre travail dans des posters. Enfin, nous avons poursuivi la concrétisation de nos solutions avec la réalisation de plans et la vérification des dimensionnements. Pour finir, nous avons fabriqué notre support dans l’atelier de l’IUT (voir photos).

Bilan : nous avons pu chacun acquérir des compétences techniques et une expertise en procédés de fabrication.

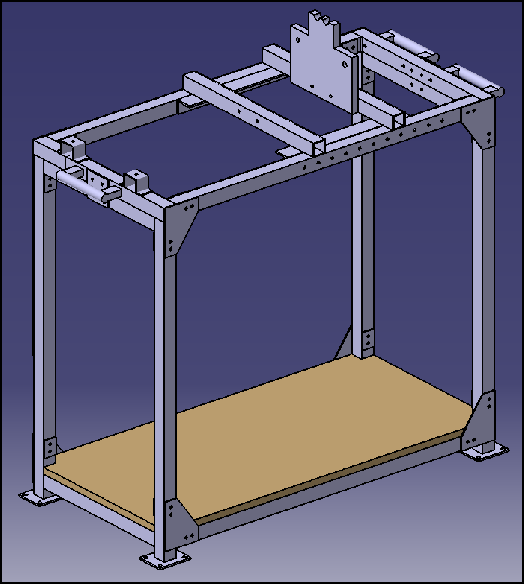

Modèle 3D du support moteur réalisé sur le logiciel Catia

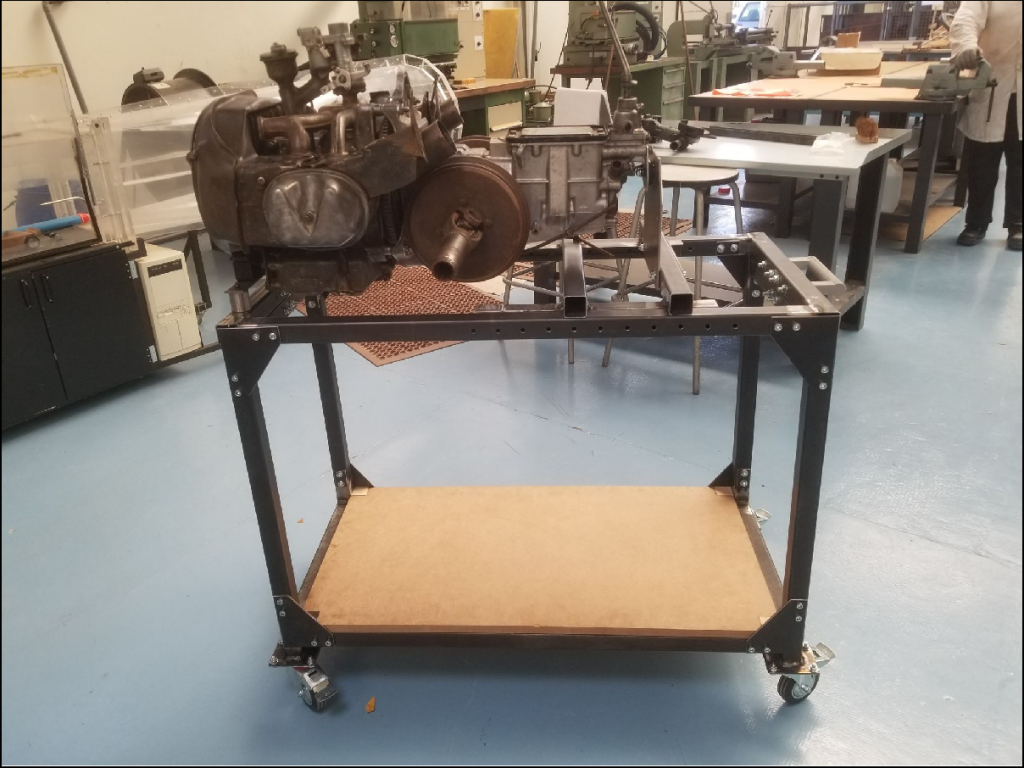

Support fini
