Etudiants impliqués dans le projet : Jiawei, Newton et Hao

Le train d’atterrissage est un dispositif accessoire utilisé pour soutenir l’aéronef pendant le décollage et l’atterrissage ou le roulage au sol (surface) aussi utilisé pour le mouvement sur l’eau (surface). Le train d’atterrissage est le seul composant qui supporte l’ensemble de l’aéronef. Il fait donc partie intégrante de l’aéronef. Sans lui, l’aéronef ne peut pas se déplacer au sol. Lorsque l’avion décolle, le train d’atterrissage peut être rentré en fonction des performances de vol.

L’objectif de notre projet est de créer un système avec genouillère pour relever et baisser le train d’atterrissage.

Cahier des charges :

Description fonctionnelle des besoins : On a besoin d’une bonne rigidité, d’une limite de fatigue élevée, que cela soit facile à entretenir et à fabriquer, d’un coût le moins élevé possible, d’un poids le plus léger possible, que cela soit conducteur et résiste aux corrosions, que cela ait une bonne tolérance aux dommages, une bonne ténacité et une bonne navigativité. On aura besoin également de bons conducteurs, d’une bonne adhérence (pneu) et aussi d’une bonne résistance à la température de frottement (pneu).

Tout d’abord , nous avons modélisé nos pièces sur le logiciel CATIA puis nous avons essayé de les assembler dans l’atelier.

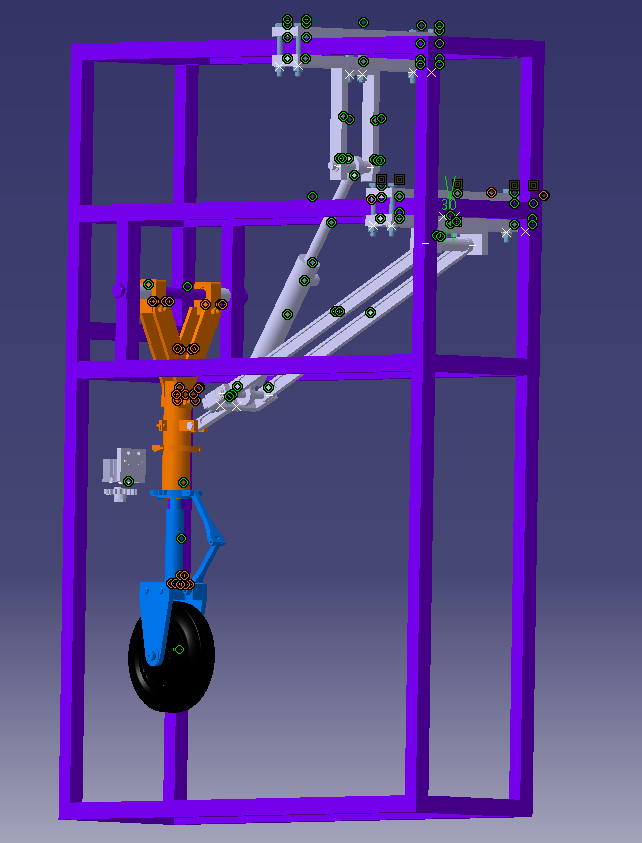

Voici le modèle final que nous avons réalisé sur CATIA :

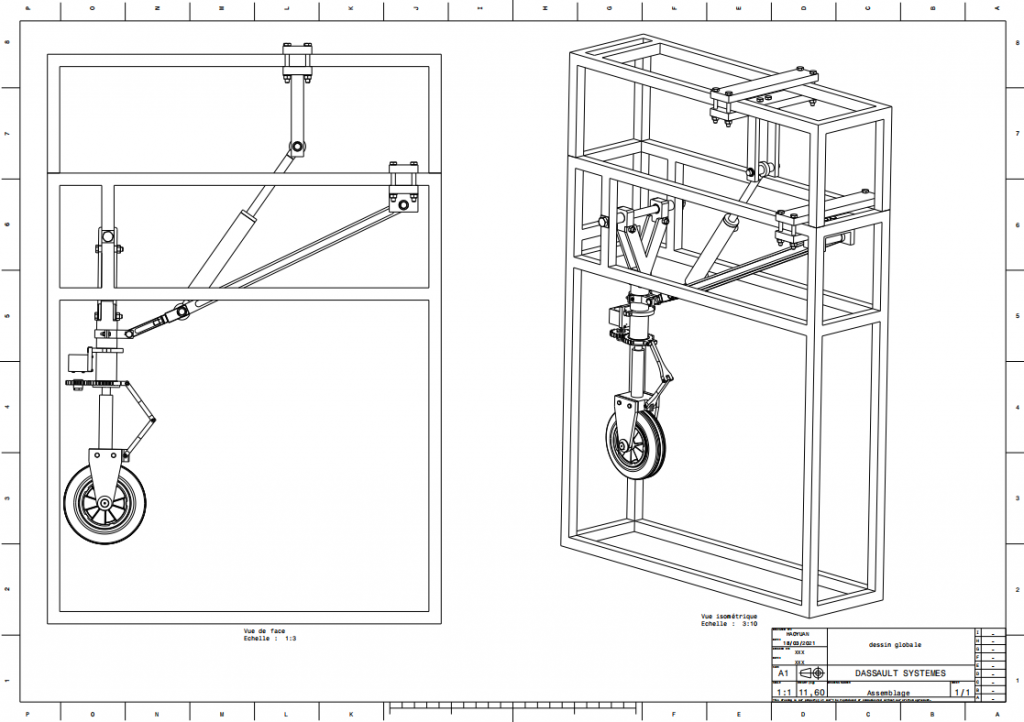

Voici la mise en plan du dessin global :

Après avoir réalisé la modélisation et l’assemblage sur CATIA, nous devons proposer des gammes de fabrication selon les pièces à fabriquer.

Puis nous devons les fabriquer selon les gammes.

Voici des photos des machines que nous avons utilisées pour usiner nos pièces :

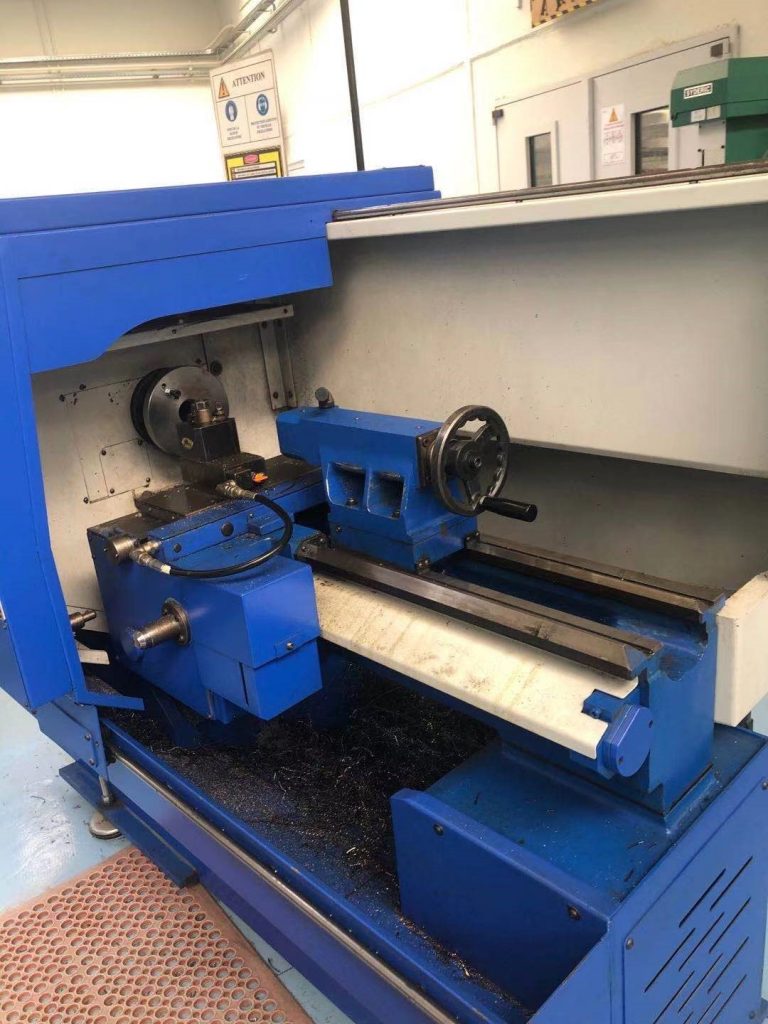

La machine ci-dessus a permis de faire le tournage, nous l’avons utilisée pour fabriquer l’arbre (dressage, chanfreinage).

La machine ci-dessus a permis de faire le fraisage, d’usiner les bruts pour obtenir les formes complexes.

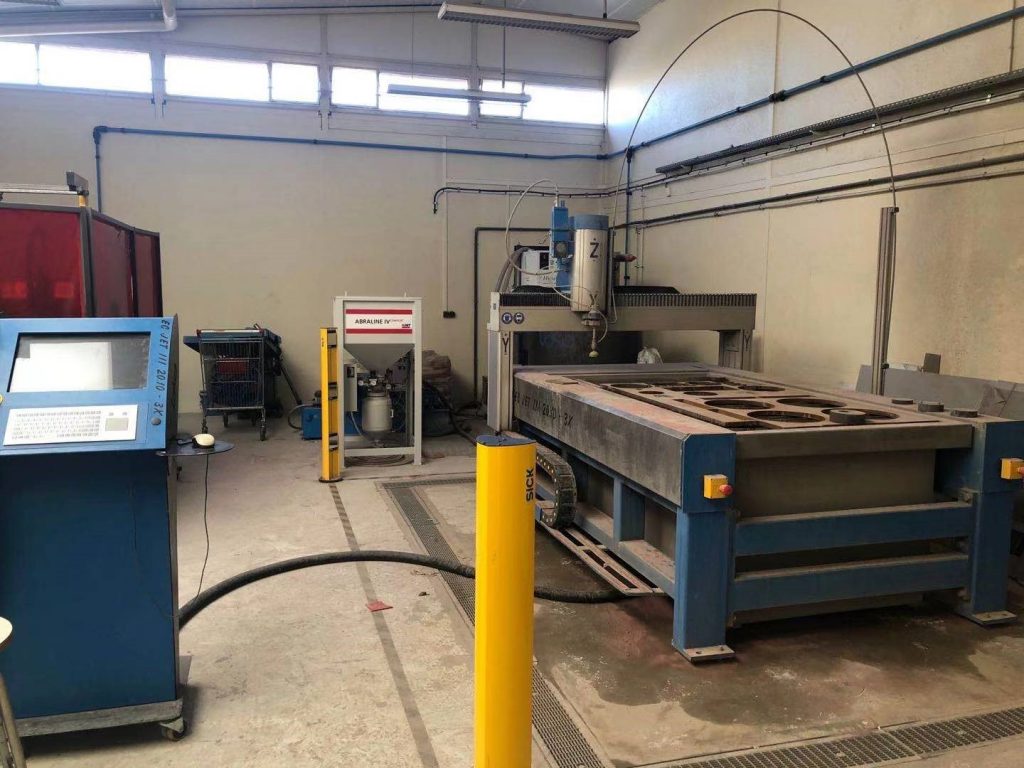

La machine ci-dessus a permis de faire de la découpe au jet d’eau. Nous pouvons choisir l’épaisseur de la plaque selon nos besoins.

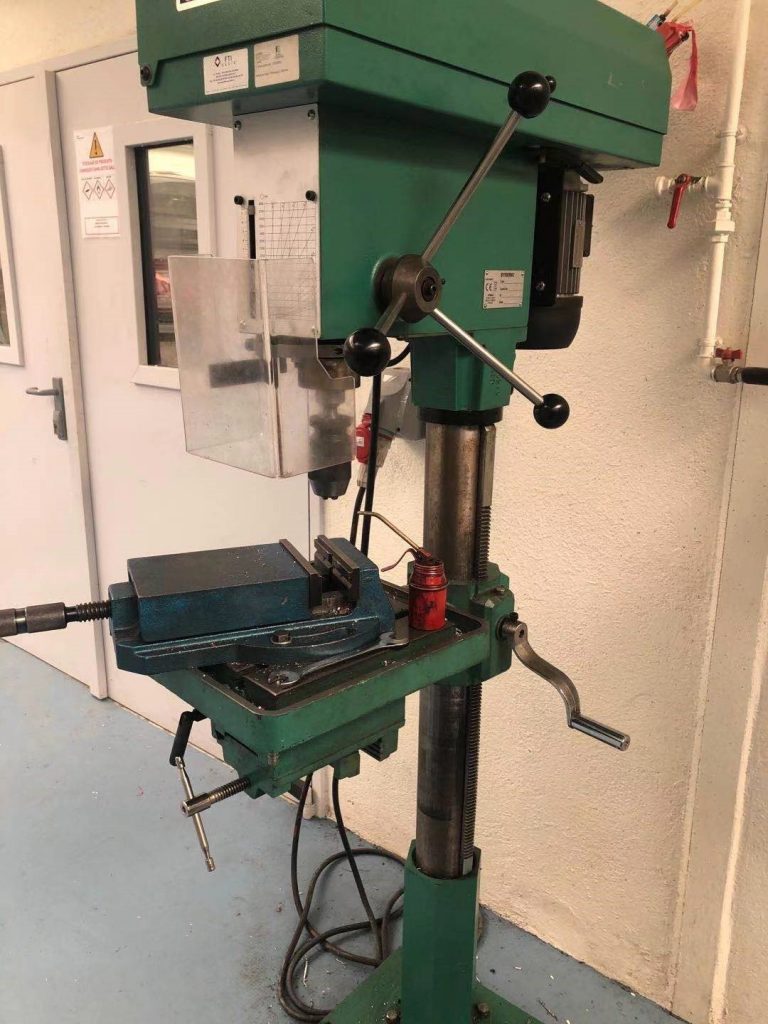

La perceuse à colonne ci-dessus permet de percer des trous dans des pièces.

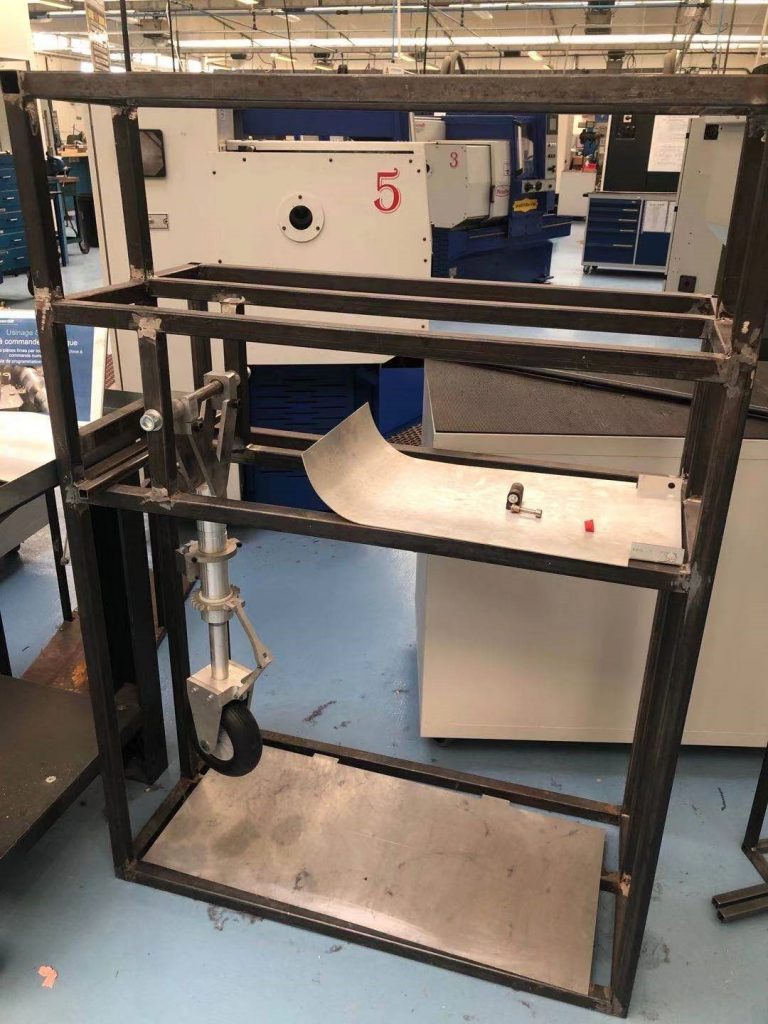

Après avoir fini la fabrication des pièces, nous devons les assembler sur le bâti ci-dessus.
