Le département Réseaux et Télécommunications (R&T) de Châtellerault s’intéresse depuis plusieurs années à l’enseignement des réseaux d’opérateurs, principalement en raison de la forte présence d’opérateurs dans la région Nouvelle Aquitaine. Généralement, ces fournisseurs d’accès à Internet proposent la téléphonie, l’Internet et la télévision aux particuliers et une connexion haut débit fiable et des possibilités de connexions entre sites distants aux entreprises. Dans ce contexte, les étudiants de LP ARM sont formés aux technologies de ces réseaux d’opérateurs et plus particulièrement à celles des réseaux optiques FTTH / FTTE qui sont actuellement déployés dans le cadre du plan national Très Haut Débit (THD) [2]. Plusieurs entreprises partenaires dont Orange, profitent de cette dynamique pour proposer des stages et recruter des apprentis sur des postes de chargé d’ingénierie, chargé d’études réseaux, superviseur de réseaux de collecte, expert Très Haut Débit et chef de projet FTTH.

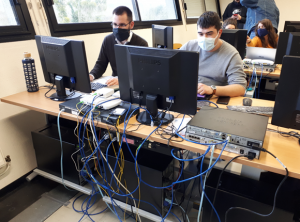

Depuis ces dernières années, le département R&T a développé son enseignement du Très Haut Débit grâce à l’acquisition, en 2018, de matériels spécifiques (OLT [3] et ONT [4]), financés par la Fédération EBEN [5] suite à la labellisation Neticien [6] de la LP ARM. Ces équipements permettent aux étudiants de mettre en œuvre une maquette de réseaux optiques FTTH / FTTE et ainsi de couvrir la totalité de l’architecture depuis le local technique (NRO) qui héberge l’équipement de tête du réseau (OLT), au point de mutualisation où se trouve les coupleurs optiques et jusqu’aux abonnés équipés d’une « Box Internet optique » (ONT) (cf Fig. 1). L’année dernière, la salle de TP et son local technique ont été entièrement fibrés, ce qui a permis d’améliorer la mise en situation professionnelle. Les tiroirs de couplage optiques et les équipements actifs de tête de réseau optiques (OLT) ont été montés dans des baies et connectés à notre datacenter (cf Fig. 2 et Fig. 3) pour émuler la plateforme de services de l’opérateur. Les services d’authentification, de téléphonie IP, de diffusion TV sur IP, de Vidéo à la demande (VoD) et d’accès VPN peuvent ainsi être déployés.

Les activités pédagogiques sont positionnées en fin de parcours de LP ARM et sont conduites en travaux pratiques et en projet. Elles consistent à présenter l’ingénierie FTTH et la technologie GPON (normes ITU-T) [7], à aborder des aspects relatifs aux mesures physiques spécifiques au FTTH/GPON (photométrie) pour contrôler le budget optique, à configurer les équipements actifs (ONT, OLT, BAS) pour acheminer les différents flux réseaux vers l’abonné et enfin à superviser l’ensemble de l’installation GPON. Les concepts de réseaux locaux virtuels (VLAN), de routage unicast et multicast, de qualité de service (QoS), de services de téléphonie IP (Asterisk), de services d’authentification (Radius) sont réinvestis dans ce projet et complétés par les spécificités de la technologie GPON.

Cet exercice permet aux étudiants d’avoir une vision de bout en bout sur le déploiement de ce type d’infrastructure et de comprendre l’articulation entre les services et le réseau sous-jacent. La mise en place du B.U.T. (Bachelor Universitaire de Technologie) et l’ouverture du parcours Réseaux Opérateurs et Multimédia (ROM) permettront de réaliser cet enseignement et de l’associer à d’autres applications comme les réseaux de collectes et de transports [8].



* FTTH / FTTE : Fiber To The Home / Fiber To The Entreprise désigne une architecture permettant de mutualiser la fibre optique jusqu’au domicile du particulier ou jusqu’à l’entreprise.

[2] Plan national Très Haut Débit : https://www.arcep.fr/demarches-et-services/collectivites/le-plan-france-tres-haut-debit-pfthd.html

[3] OLT (Optical Line Termination) : équipement actif optique permettant le raccordement des abonnés et situé dans un local technique nommé Nœud de Raccordement Optique (NRO).

[4] ONT (Optical Network Termination) : équipement de type « Box Internet » connectée à la fibre optique et situé chez l’abonné.

[5] Fédération EBEN : https://www.federation-eben.com/

[6] Labellisation Neticien : https://www.iut-rt.net/label-neticien/

[7] GPON : Gigabit Passive Optical Network est un ensemble de protocoles de communication réseaux normalisés par l’Union Internationale des Télécommunications (ITU-T) utilisé sur les infrastructures de réseaux optiques passifs de type FTTH ou FTTE.

[8] Réseau de collecte / réseau de transport : infrastructures qui assurent l’interconnexion entre le réseau d’accès FTTH / FTTE et la plateforme de services (données, voix, vidéo) du fournisseur d’accès Internet.



QUELQUES TEMOIGNAGES

« Un exercice pratique au cœur des réseaux d’opérateurs pour comprendre les différentes mécaniques entre l’installation d’un abonné (un particulier et un professionnel) et celle du fournisseur d’accès. C’est également l’occasion de mettre en application la notion de qualité de service (QoS) avec ses différents mécanismes de classification, de marquage, de mise en file d’attente et d’ordonnancement. Les tests menés permettent d’assimiler les enjeux de priorisation des flux (données, voix, vidéo) tout en restant ludiques et accessibles.
Ce projet a permis de pouvoir manipuler des matériels jusqu’alors réservés aux techniciens des opérateurs. C’est l’aboutissement pratique, des notions théoriques vues tout au long de l’année de Licence Pro, et l’illustration cohérente de la mention Administration des réseaux multimédia dans leur ensemble. »
Anthony MIEZ – LP ARM – Promotion 2021

 » Tout administrateur réseaux, en bon curieux, cherche à comprendre le fonctionnement d’un réseau d’opérateur et à savoir comment son Fournisseur d’Accès à Internet (FAI) peut lui délivrer l’Internet, la téléphonie, la télévision et d’autres services à partir d’une simple connexion fibre. Se documenter sur le sujet peut développer un savoir théorique mais sans pratique, la théorie est inutile « L’expérience ne se trompe jamais » disait Léonard de Vinci.
Le matériel d’expérimentation à la fine pointe de la technologie mis à disposition des étudiants de LP ARM dont je fais partie, nous a permis de mettre en place un réseau de fibre optique, de configurer les équipements et les services, de contrôler l’installation et d’interpréter les résultats de captures et de mesures pour valider le déploiement. Cette expérience a été très enrichissante ».
Asma LOUH – LP ARM – Promotion 2021
