Les étudiants de Licence Professionnelle Administration des Réseaux Multimédia (LP ARM) déploient un réseau d’accès optique FTTH / FTTE

Le département Réseaux et Télécommunications de l’IUT de Poitiers – Niort – Châtellerault s’intéresse depuis plusieurs années à l’enseignement des réseaux d’opérateurs, principalement en raison de la forte présence d’opérateurs dans la région Nouvelle Aquitaine. Généralement, ces fournisseurs d’accès à Internet proposent la téléphonie, l’Internet et la télévision aux particuliers et une connexion haut débit fiable et des possibilités de connexions entre sites distants aux entreprises. Dans ce contexte, les étudiants de LP ARM sont formés aux technologies de ces réseaux d’opérateurs et plus particulièrement à celles des réseaux optiques FTTH / FTTE (Fiber To The Home / Fiber To The Entreprise) qui sont actuellement déployés dans le cadre du plan national Très Haut Débit (THD) [2]. Plusieurs entreprises partenaires dont Orange, profitent de cette dynamique pour proposer des stages et recruter des apprentis sur des postes de chargé d’ingénierie, chargé d’études réseaux, superviseur de réseaux de collecte, expert Très Haut Débit et chef de projet FTTH.



Architechture FTTH / FTTE

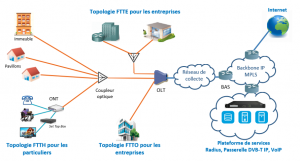

Fig 1 : Architecture d’un réseau d’accès optique FTTH / FTTE

Depuis ces dernières années, le département a développé son enseignement du Très Haut Débit grâce à l’acquisition, en 2018, de matériels spécifiques (OLT [3] et ONT [4]), financés par la Fédération EBEN [5] suite à la labellisation Neticien [6] de la LP ARM. Ces équipements permettent aux étudiants de mettre en œuvre une maquette de réseaux optiques FTTH / FTTE et ainsi de couvrir la totalité de l’architecture depuis le local technique (NRO) qui héberge l’équipement de tête du réseau (OLT), au point de mutualisation où se trouve les coupleurs optiques et jusqu’aux abonnés équipés d’une « Box Internet optique » (ONT) (cf Fig. 1). L’année dernière, la salle de TP et son local technique ont été entièrement fibrés ce qui a permis d’améliorer la mise en situation professionnelle. Les tiroirs de couplage optiques et les équipements actifs de tête de réseau optiques (OLT) ont été montés dans des baies et connectés à notre datacenter (cf Fig. 2 et Fig. 3) pour émuler la plateforme de services de l’opérateur. Les services d’authentification, de téléphonie IP, de diffusion TV sur IP, de Vidéo à la demande (VoD) et d’accès VPN peuvent ainsi être déployés.

Salle TP
Fig2 : Tables de TP fibrées et équipées de matériels de terminaison optique (ONT), de routeurs et de commutateurs

Datacenter
Fig3 : Cœur de réseau et datacenter (à gauche) et tiroirs optiques et OLT (à droite, au milieu de la baie)

Les activités pédagogiques sont positionnées en fin de parcours de LP ARM et sont conduites en travaux pratiques et en projet. Elles consistent à présenter l’ingénierie FTTH et la technologie GPON (normes ITU-T) [7], à aborder des aspects relatifs aux mesures physiques spécifiques au FTTH/GPON (photométrie) pour contrôler le budget optique, à configurer les équipements actifs (ONT, OLT, BAS) pour acheminer les différents flux réseaux vers l’abonné et enfin à superviser l’ensemble de l’installation GPON. Les concepts de réseaux locaux virtuels (VLAN), de routage unicast et multicast, de qualité de service (QoS), de services de téléphonie IP (Asterisk), de services d’authentification (Radius) sont réinvestis dans ce projet et complétés par les spécificités de la technologie GPON.

Cet exercice permet aux étudiants d’avoir une vision de bout en bout sur le déploiement de ce type d’infrastructure et de comprendre l’articulation entre les services et le réseau sous-jacent. La mise en place du BUT (Bachelor Universitaire de Technologie) et l’ouverture du parcours Réseaux Opérateurs et Multimédia (ROM) permettront de réaliser cet enseignement et de l’associer à d’autres applications comme les réseaux de collectes et de transports [8].

[1] FTTH / FTTE : Fiber To The Home / Fiber To The Entreprise désigne une architecture permettant de mutualiser la fibre optique jusqu’au domicile du particulier ou jusqu’à l’entreprise.
[2] Plan national Très Haut Débit : https://www.arcep.fr/demarches-et-services/collectivites/le-plan-france-tres-haut-debit-pfthd.html
[3] OLT (Optical Line Termination) : équipement actif optique permettant le raccordement des abonnés et situé dans un local technique nommé Nœud de Raccordement Optique (NRO).
[4] ONT (Optical Network Termination) : équipement de type « Box Internet » connectée à la fibre optique et situé chez l’abonné.
[5] Fédération EBEN : https://www.federation-eben.com/
[6] Labellisation Neticien : https://www.iut-rt.net/label-neticien
[7] GPON : Gigabit Passive Optical Network est un ensemble de protocoles de communication réseaux normalisés par l’Union Internationale des Télécommunications (ITU-T) utilisé sur les infrastructures de réseaux optiques passifs de type FTTH ou FTTE.
[8] Réseau de collecte / réseau de transport : infrastructures qui assurent l’interconnexion entre le réseau d’accès FTTH / FTTE et la plateforme de services (données, voix, vidéo) du fournisseur d’accès Internet.
